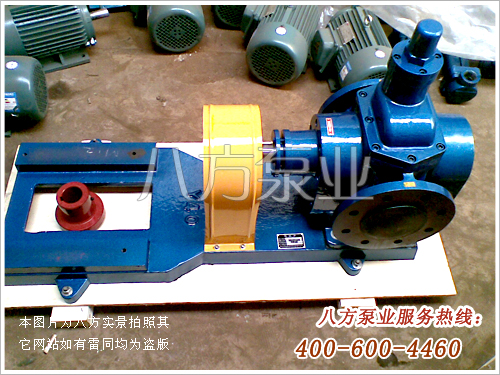

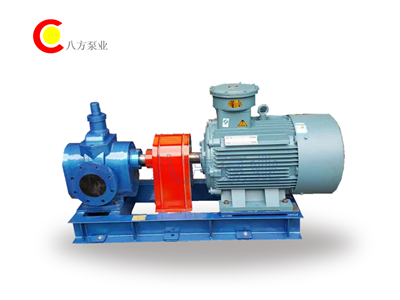

YCB圓弧齒輪泵

YCB圓弧齒輪泵是圓弧泵、圓弧齒輪泵一種，YCB圓弧齒輪泵運轉平穩，無困液現象，噪音低、壽命長、效率高。該圓弧泵擺脫了傳統設計的束縛，使得圓弧齒輪泵在設計，生產和使用上進入了一個新的領域。

供應商：北京海角社区.COMHJ泵業機械有限責任公司

電話：010－62227608 服務熱線：400-600-4460

YCB圓弧齒輪泵詳細介紹

YCB圓弧齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。

泵內有設計合理的泄油和回油槽，使齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為過載保護，安全閥的全回流壓力為泵額定排出壓力的1.5倍，也可在允許排出壓力範圍內根據實際需要另外調整。但注意本安全閥不能作為減壓閥長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
YCB圓弧齒輪泵比普通齒輪泵使用壽命長2-3倍，主要區別在於圓弧齒輪泵的齒輪為圓弧型，泵在運轉過程中齒輪和齒根咬合是處於兩個圓弧平滑過渡，沒有困油點或卡住現象；所以使用壽命長。而普通齒輪泵齒型是漸開線斜齒輪，泵在正常運轉過程中齒輪和齒根轉動時齒輪齒頂菱角會和與之相配合的齒輪齒根產生碰撞、磨損、齒輪齒根部位也會產生困液，致使漸開線齒輪泵存在轉動時噪音比較大的現象，而且齒輪泵的使用壽命會受到影響。

本係列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒型製造。它與漸開線齒輪相比突出的優點是齒輪齧合過程中齒廓麵沒有相對滑動，所以齒麵無磨損，運轉平穩，無困液現象，噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。

泵設有安全閥，安全閥全回流壓力為泵額定排出壓力的 1.5 倍。也可在允許排出壓力範圍內根據實際需要另行調整。但注意本安全閥不能作為減壓閥長期工作，需要時可在管路上另行安裝。

輸送介質的溫度為 ≤220℃ ，密封有填料密封和機械密封可選，如有需要還可以做成磁聯接，可根據實際工況選擇合適密封。

在輸油係統中可用作傳輸、增壓泵。介質舉例：潤滑油、齒輪油、液壓油等；

在燃油係統中可用作輸送、加壓、噴射的燃油泵。介質舉例：汽油、柴油、燃油等；

在液壓傳動係統中可用作提供液壓動力液壓泵；介質舉例：液壓油；

在工業領域中，均可作潤滑油泵用。介質舉例：全損耗機械用油、機油等；

型號	流量 Q	轉速 n r/min	排出壓力 p Mpa	必需汽蝕餘量 r m	效率 η %	電動機
型號	m3/h	轉速 n r/min	排出壓力 p Mpa	必需汽蝕餘量 r m	效率 η %	頻率 Hz	功率KW	型號
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
YCB0.6-0.6	1.0	1390	0.6	5.5	32	50	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
YCB0.6-1.6	1.0	1400	1.6	7.0	70	50	1.5	Y90L-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
YCB1.6-0.6	2.5	1400	0.6	5.5	42	50	1.1	Y90S-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
YCB1.6-1.6	2.5	1440	1.6	7.0	71	50	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y100L-6
YCB3.3-0.6	5.0	1420	0.6	5.0	60	50	2.2	Y100L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
YCB3.3-1.6	5.0	1440	1.6	7.0	72	50	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y100L-6
YCB4-0.6	6.0	1420	0.6	5.0	60	50	2.2	Y100L1-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
YCB4-1.6	6.0	1440	1.6	7.0	72	50	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
YCB8-0.6	12.0	1440	0.6	5.0	61	50	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
YCB8-1.6	12.0	1460	1.6	7.0	75	50	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
YCB10-0.6	15.0	1440	0.6	5.0	62	50	5.5	Y132S-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
YCB10-1.6	15.0	1470	1.6	7.0	76	50	15	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
YCB60	60	970	0.6	5.5	65	50	30	Y225M-6
YCB80	80	970	0.6	5.5	65	50	30	Y225M-6
