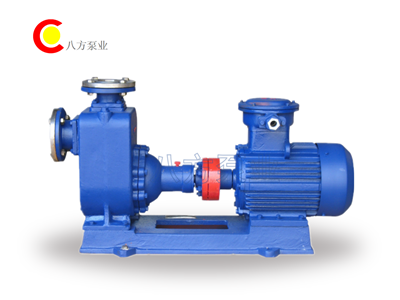

自吸泵-臥式自吸泵-ZX臥式自吸泵

ZX係列臥式自吸泵

ZX係列臥式自吸泵該型式泵與其它型式的自吸泵比較，因為泵本身沒 有逆止閥，結構_為簡單；工作_為可靠；無 故障工作時間長，維護、使用方便、體積小、 重量輕、效率高.ZX臥式自吸泵在設計上做了特別的考慮與 相同口徑的泵比較，排量大、性能高。
供應商：北京海角社区.COMHJ泵業機械有限責任公司
電話：010－62227608 服務熱線：400-600-4460

ZX係列臥式自吸泵詳細介紹



ZX係列臥式自吸離心泵該型式泵與其它型式的自吸離心泵比較，因為泵本身沒有逆止閥，結構_為簡單；工作_為可靠；無故障工作時間長，維護、使用方便、體積小、重量輕、效率高、在設計上做了特別的考慮與相同口徑的泵比較，排量大、性能高。

ZX型自吸泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型泵廣泛適用石油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用於農業排灌、噴灌。供輸送清水或粘度小於5°E，溫度低於80℃物理及化學性質類似清水的其它液體。

適用於城市環保、建築、消防、化工、製藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。

適用於清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）。

裝上搖臂式噴頭，又可將水衝到空中後，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。

可和 對應 型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的理想配套泵種。




型號

流量 Q

揚程
（m）

吸程
（m）

自吸性能
（min/5m）

轉速
（r/min）

電機功率

（m 3 /h）

（L/s）

25ZX3.2-20

3.2

0.9

20

6.5

1.9

2900

0.75

25ZX3.2-32

3.2

0.9

32

6.5

1.8

2900

1.1

40ZX6.3-20

6.3

1.8

20

6.5

1.9

2900

1.1

40ZX10-40

10

2.8

40

6.5

1.5

2900

4

50ZX15-12

15

4.2

12

6.5

2.4

2900

1.5

50ZX18-20

18

5

20

6.5

1.9

2900

2.2

50ZX12.5-32

12.5

3.5

32

6.5

1.5

2900

3

50ZX20-30

20

5.6

30

6.5

1.5

2900

4

50ZX14-35

14

3.9

35

6.5

1.5

2900

4

50ZX10-40

10

2.8

40

6.5

1.5

2900

4

50ZX12.5-50

12.5

3.5

50

6.5

1.4

2900

5.5

50ZX15-60

15

4.2

60

6.5

1.3

2900

7.5

50ZX20-75

20

5.6

75

6.5

1.3

2900

11

65ZX30-15

30

8.3

15

6.5

2

2900

3

65ZX25-32

25

6.9

32

6

1.5

2900

5.5

80ZX35-13

35

9.7

13

6

3.4

2900

3

80ZX43-17

43

12

17

6

1.8

2900

4

80ZX40-22

40

11.1

22

6

1.9

2900

5.5

80ZX50-25

50

13.9

25

6

1.5

2900

7.5

80ZX50-32

50

13.9

32

6

1.5

2900

7.5

80ZX60-55

60

16.7

55

6

1.5

2900

18.5

80ZX60-70

60

16.7

70

6

1.2

2900

22

100ZX100-20

100

27.8

20

6

1.8

2900

11

100ZX100-40

100

27.8

40

6

1.8

2900

22

100ZX100-65

100

27.8

65

6

1.8

2900

30

100ZX70-75

70

19.4

75

6

1.8

2900

30

150ZX170-55

170

47.2

55

5

1.8

2900

45

150ZX170-65

170

47.2

65

5

1.3

2900

55

150ZX160-80

160

44.4

80

5

1.2

2900

55

200ZX400-32

400

111.1

32

5

2

1450

55

200ZX280-63

280

77.8

63

5

1.5

1450

90

200ZX350-65

350

97.2

65

5

1.5

1450

110

250ZX550-32

550

152.8

32

5

2

1450

75

250ZX400-50

400

111.1

50

5

2

1450

90

250ZX450-55

450

125

55

5

2

1450

110

250ZX400-75

400

111.1

75

5

1.5

1450

132

300ZX600-32

600

166.7

32

5

2

1450

90

300ZX500-50

500

138.9

50

5

2

1450

110

300ZX550-55

550

152.8

55

5

2

1450

132



該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成. 泵正常起動後.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，井在葉輪內得以_混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有_厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由於流速突然降低，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出。脫氣後的液體回到儲液室，並由回流孔再次進入葉輪，與葉掄內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而複始地進行下去，吸入管路中的空氣不斷減少.直到吸盡氣體，完成自吸過程，泵便投入正常作業。

在一些泵的軸承體底部還沒有冷卻室。當軸承發熱引起軸承體溫升_過70℃時，可在冷卻室處通過任意一隻冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前後密封環，前密封環裝在泵體上，後密封環裝在軸承體上，當泵經長期運轉密封環磨損到_程度.並影響到泵的效率和自吸性能時.應給予更換。

（一）、起動前的準備及檢查工作：

1.本係列自吸泵，根據泵的工作運轉狀況，分別采用_鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油.采用機油潤滑的泵.如果油位不足，則加足之。

2，檢查泵殼內的儲液是否高於葉輪的上邊緣.如若不足.可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。

3，檢查泵的轉動部件是否有卡住磁碰現象。

4.檢查泵體底腳及各聯結處螺母有無鬆動現象。



5.檢查泵軸與電動機主軸的同軸度和平行度。

6.檢查進口管路是否漏氣，如有漏氣，_設法排除。

7.打開吸入管路的閥門.稍開（不要全開）出口控製閥。

（二）、起動及操作：

1.點動自吸泵，注意泵軸的轉向是否正確。

2.注意轉動時有無不正常的聲響和振動。

3.注意壓力表及真空表讀數.起動後當壓力表及真空表的讀數經過一段時間的波動而指示穩定後， 說明泵內已經上液，進入正常輸液作業。

4.在泵進入正常輸液作業前即自吸過程中.應特別注意泵內水溫升高情況，如果這個過程過長， 泵內水溫過高，則停泵檢查其原因。

5.如果泵內液體溫度過高而引起自吸困難.那麽可以暫時停機.利用吐出管路中的液體倒流回泵內或向泵體上的加儲液口處直接向泵內補充液體.使泵內液體降溫.然後起動即可。

6.泵在工作過程中如發生強烈振動和曝聲.有可能是泵發生汽蝕所致，汽蝕產生的原因有兩種：一是進口管流速過大.二是吸程過高。流速過大時可調節出口控製閥.升高壓力表讀數，在進口管路有堵塞時則應及時排除：吸程太高時可適當降低泵的安裝高度。

7.泵在工作過程中因故停泵.需再起動時.出口控製閥應稍開（不要全閉）這樣既有利於自吸過程中氣體從吐出口排出，又能_泵在較輕的負荷下啟動。

8.注意檢查管路係統有無滲漏現象。

（三）、停泵：

1.首先_關閉吐出管路上的閘閥。

2.使泵停止轉動。

3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
