設計到齒輪油泵間隙補償的齒輪油泵有：YCB齒輪油泵、KCB齒輪油泵、2CY齒輪油泵、NYP高粘度泵和NCB轉子泵。

1.軸向間隙補償

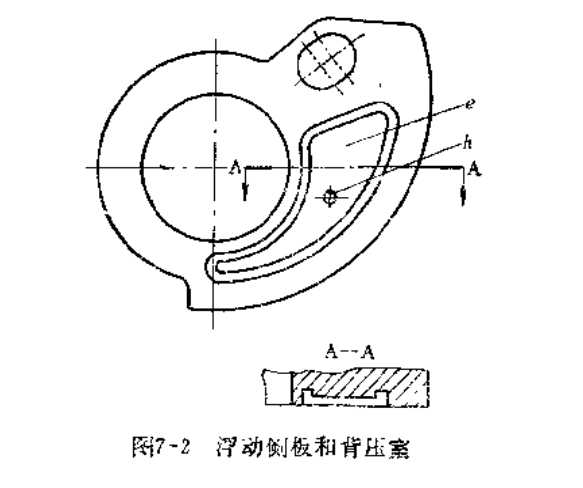

隨著壓油腔的壓力升高，通過浮動側板上的通孔引至背壓室的油壓也升高，在背壓的作用下，兩浮動側板總是緊壓在小齒輪和內齒環以及填隙片的端麵上，從而形成了高壓油腔的軸向密封。當齒輪端麵和側板磨損後，側板向齒輪方向自動移動，從而實現了軸向間隙的自動補償。通過背壓室麵積的正確計算，可以設計出壓緊力的合理數值，用來選擇和控製合理的側麵摩擦力，從而實現減少軸向側麵磨損和自動補償軸向間隙的目的。

2.徑向間隙

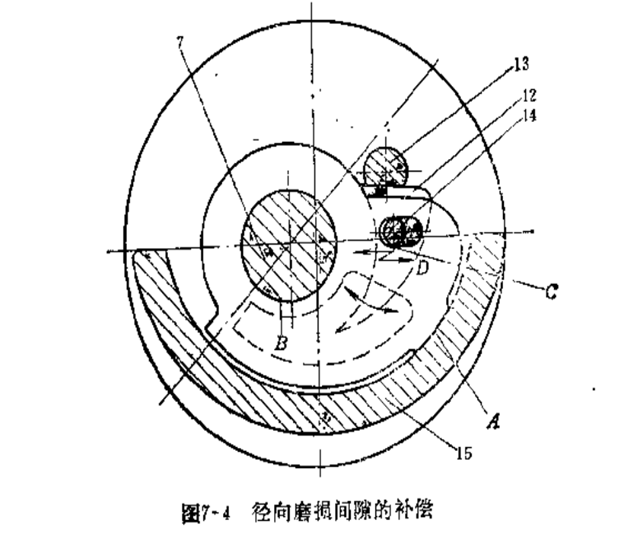

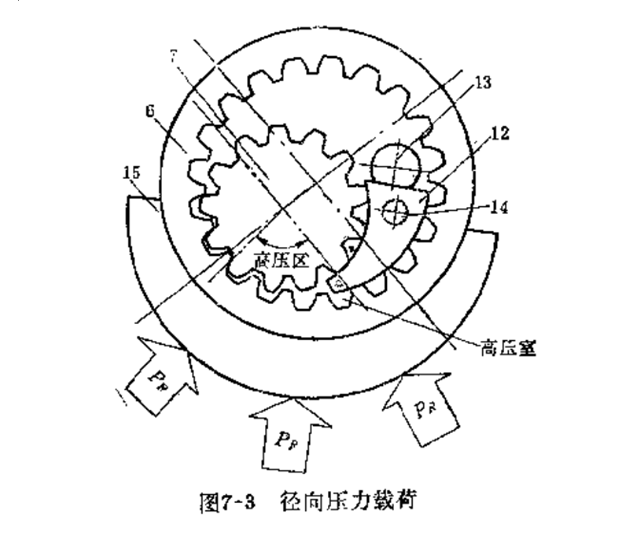

內齒環b在徑向半圓支承塊15內圓表麵的支承下高速旋轉，導致內齒環和徑向半圓支承塊的表麵產生磨損，使得徑向間隙不斷地增大。為了消除這一有害現象，在徑向半圓支承塊的北麵開設兩個背壓室c和一個背壓室d，所有背壓室均與壓油腔相通。在背壓的作用下，徑向半圓支承塊推動內齒環，內齒輪又推動填隙片與小齒輪的齒頂接觸，從而形成了高壓區的徑向密封，如圖7-2、7-3、7-4所示。

浮動側板和小齒輪軸的接觸點B與填隙片的內外徑是同時磨損的，即點B一經磨損，浮動側板將以導銷為軸微微轉動，並與徑向半圓支承的接觸點一起移動，使得徑向半圓支承又會將內齒環和填隙片推向小齒輪和止動銷。因此，高壓腔的徑向間隙在長期的運轉中能自動補償。
