一般來說，外齧合齒輪油泵（YCB齒輪油泵、KCB齒輪油泵、2CY齒輪油泵）的齒輪軸在壓力油的作用下，會產生撓性變形。由於支撐齒輪的軸承和泵的基體是剛性的，所以，齒輪軸和軸承將產生偏載荷作用的現象，如圖7-5所示。圖中表示了一般齒輪油泵齒輪軸的撓性變形情況，此偏載作用將會導致載荷集中於軸承的末端，即發生局部接觸的過渡磨損及發熱，甚至燒傷成二摩擦副抱軸咬死，致使齒輪油泵損壞或使用壽命縮短。

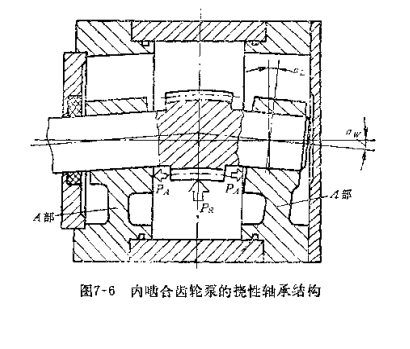

為了避免上述缺陷，IPH型內齧合齒輪油泵采用了如圖7-6所示的結構，其技術特點是采用了撓性軸承，它是通過A部與泵體結合，在背壓室軸向作用力P_A的作用下，可以產生a_L的撓角變形。而小齒輪軸在油壓力P_R的作用下，產生a_W 的撓角變形，a_W和a_L都與排油力成正比。因此，通過正確的設計，使軸承的截麵慣性力矩產生的軸承撓角和小齒輪軸的撓角保持一致，保持撓性軸承與小齒輪軸不會發生局部接觸的偏載現象，這_起到了避免剛性支承缺陷的作用。
