凸輪轉子泵的轉子帶有從輪轂上凸出的輪葉。根據每個轉子上的輪葉的個數，凸輪泵又有單葉凸輪泵和雙葉凸輪泵之分。

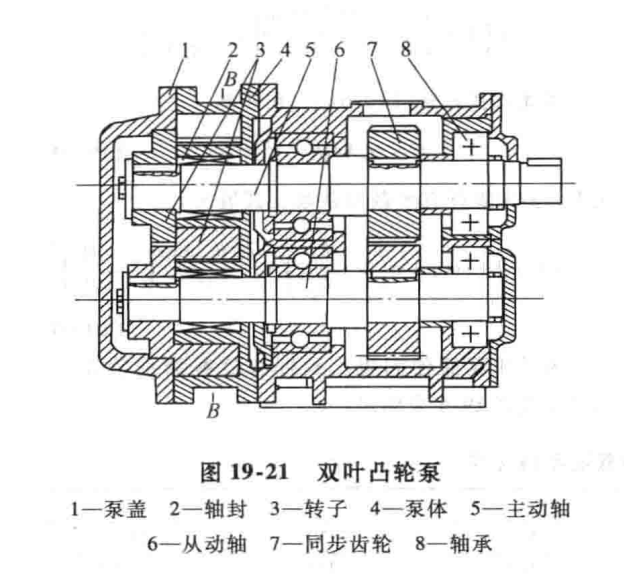

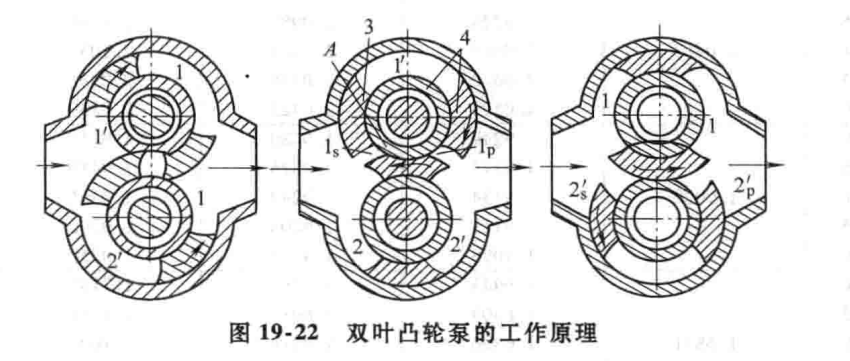

圖19-21給出了一台雙葉凸輪泵的基本結構。它的兩個轉子之間並不接觸齧合，故從動轉子要靠同步齒輪7驅動旋轉，它的兩個轉子的輪葉位置錯開90°如圖19-22所示。

當兩個轉子按圖示方向轉動時，由轉子輪葉、輪轂與外圓圓柱麵間形成的槽腔1＇、2＇的容積都正在增大，它們又與泵吸入室相通，這兩個腔處於吸液狀態。而與泵排出室已接通的槽腔2和1容積卻在逐漸減小，正處於排液狀態。當轉至上圖中間位置時，槽腔1＇已被封閉，它正處於向排出腔移動的途中，此時槽腔2和1_s部分吸液，槽腔2＇和1_p部分排液。繼續旋轉，則分別由1、2＇_s腔和1、2＇_p腔進行吸、排液。轉子連續轉動，泵四個工作槽腔的吸、排液過程_連續不斷地進行了。

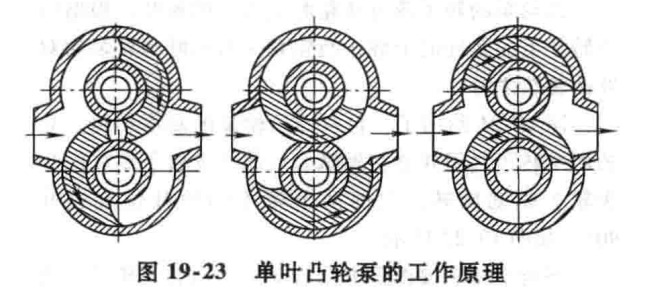

對單葉凸輪泵，其工作原理與雙葉凸輪泵相仿，其差別是單葉凸輪泵的每個轉子上有一個輪葉，於是整個泵_隻有兩個槽腔輪流進行吸、排液，如圖19-23所示。

從上述工作過程可見，單葉凸輪泵在一個工作周期中，即每個轉子轉一轉，整台泵有兩次排液，猶如雙缸單作用往複泵的工作。而雙葉凸輪泵則如雙缸雙作用往複泵，整台泵在一個工作周期中共有四次排液，其流量均勻性比單葉凸輪泵要好。

圖19-22可看做是圖19-21的B-B斷麵圖。由圖可見，轉子3外圓圓柱麵配合的表麵始終是泵體4的內壁麵，部分圓柱麵A也是一段轉子與泵體的配合表麵，它起著隔離泵低壓吸入腔與高壓排出腔的作用。盡管A處存在動密封間隙，但它是一個有_長度的密封麵，能承受足夠大的壓差。兩轉子間又不像齒輪泵那樣直接接觸齧合，泵內所有有相對運動的過流部件之間都有間隙，這既有利於提高泵的壽命，又允許泵輸送的液體含有無磨損性的細微固體顆粒。
