作用在外齧合齒輪油泵齒輪上的徑向力F_r，是由沿齒輪外圓周方向液體壓力分布不均勻引起的徑向合力Frp和齒輪齧合力F_rT共同作用而產生的。即

                                 F_r=F_rp+F_rT                 (19-35)

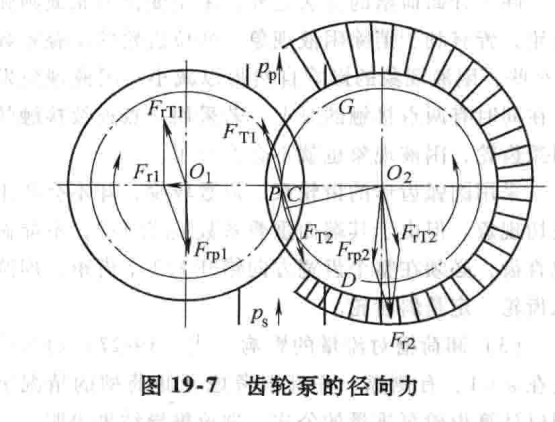

在圖19-7上給出了沿齒輪外圓周方向液體壓力不均勻分布的近似狀況。泵吸入室區域內齒輪外圓周受均勻的低壓P_s作用，排出室區域受均布的高壓P_p作用，在從吸入到排出室沿齒輪外緣表麵與泵殼內圓柱表麵之間的過渡區內，壓力由P_s逐漸升至P_p。可以推斷，主動齒輪和從動齒輪要分別受到一個大小相近、方向皆大致從泵排出室指向吸入室的徑向液壓合力F_rp1和F_rp2的作用。

主、從動齒輪所受的捏合力，為大小相等、方向皆沿齧合線，但指向相反的F_rT1和F_rT2。

主、從動齒輪各自承受的總徑向力F_r1和F_r2，分別是F_rp1與F_rT1、F_rp2與F_rT2的向量合。

由圖19-7可見，必有F_r2＞F_r1，F_r1和F_r2可由下麵兩個近似計算公式估算

         F_r1=0.75pBD_e               F_r2=0.85pBD_e      （19-36）

式中  D_e----齒頂直徑。

容易產生徑向力的齒輪油泵有：YCB齒輪油泵、2CY齒輪油泵、KCB齒輪油泵和圓弧齒輪油泵。
