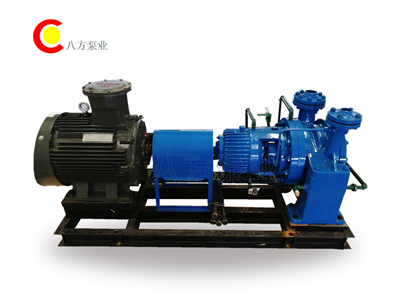

AY離心油泵

AY離心油泵以其可靠的質量和性能的完善贏得廣大用戶的心，海角社区.COMHJ泵業_為您提供AY型離心油泵。

供應商：北京海角社区.COMHJ泵業機械有限責任公司

電話：010－62227608 服務熱線：400-600-4460

AY離心油泵詳細介紹

AY型油泵係列是在老Y型油泵係列的基礎上進行改造並重新設計的，具有以下特點：

軸承體部件將原來的35、50、60軸承體分別用45、55、7軸承體代替，提高了可靠性；

水力過流部位采用了效率高節能泵的水力模型，平均比老 Y 型油泵的效率高5-8%；

為保持繼承性，AY 型油泵的結構型式、安裝尺寸、性能參數範圍保持與Y型油泵相同便於老裝置更新換代；

零部件通用化程度高。通標件為幾個係列產品共用；

選材精練，主體以ⅡⅢ類材料為主。軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用提供了有利條件；

軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用於缺水或水質差的地區。

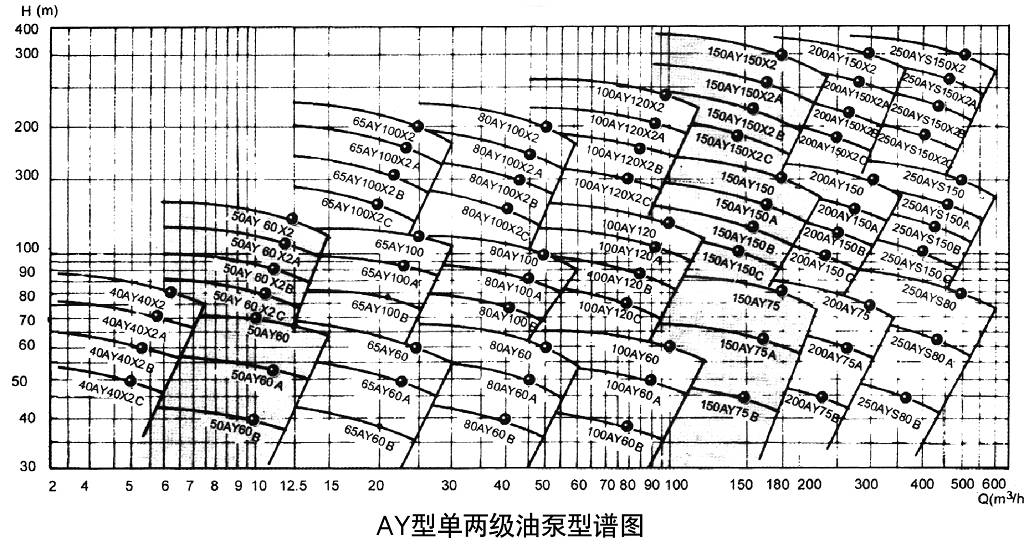

性能範圍：流量 Q=2.5～600m²/h 揚程 H =30~330m

溫度 t= -45 ～ 420℃

AY 型油泵可用在石油精製、石油化工和化學工業及其它地方輸送不含固體顆粒的石油、液化石油氣和其它介質。

型號說明∶ 50AYⅡ 60X2B 250AYSⅢ150C

50.250-吸入口徑A-初次改造 Y-離心油泵 S-初級葉輪為雙吸 Ⅱ.Ⅲ-過流部分零件材料代號 I-類為 HT250. Ⅱ-類為ZG230-450.Ⅲ -類為ZG1Cr13Ni 60.150單級揚程 2-級數 B.C-葉輪切割次數，順序以A. B

……表示

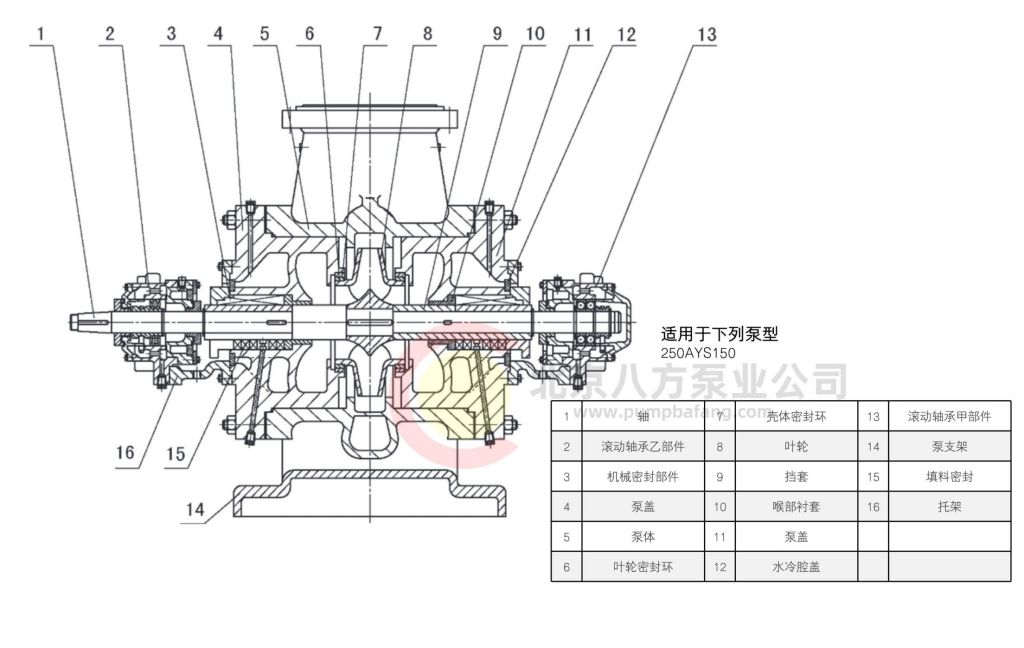

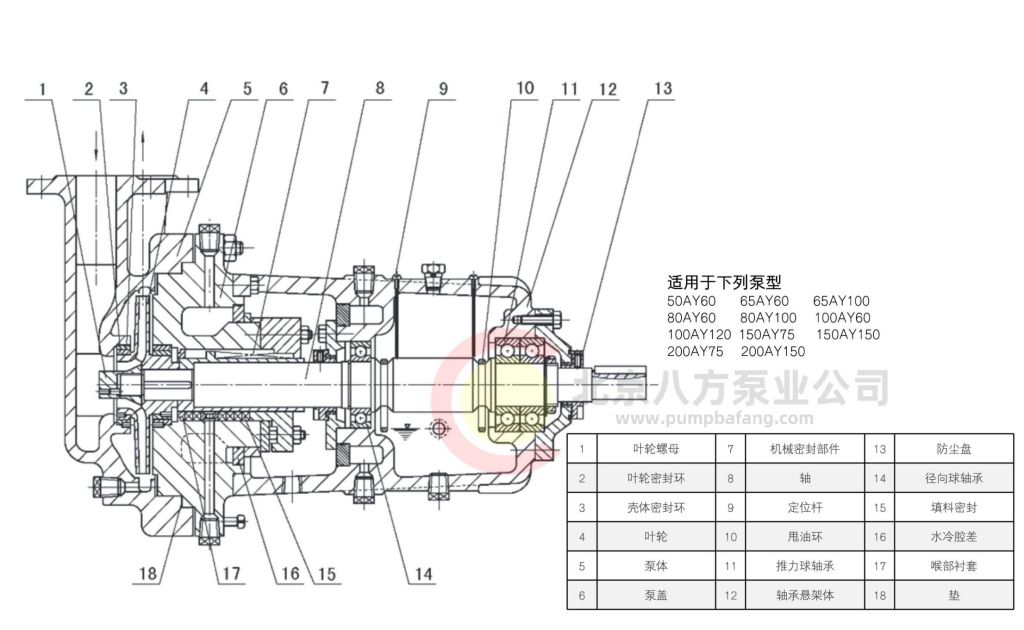

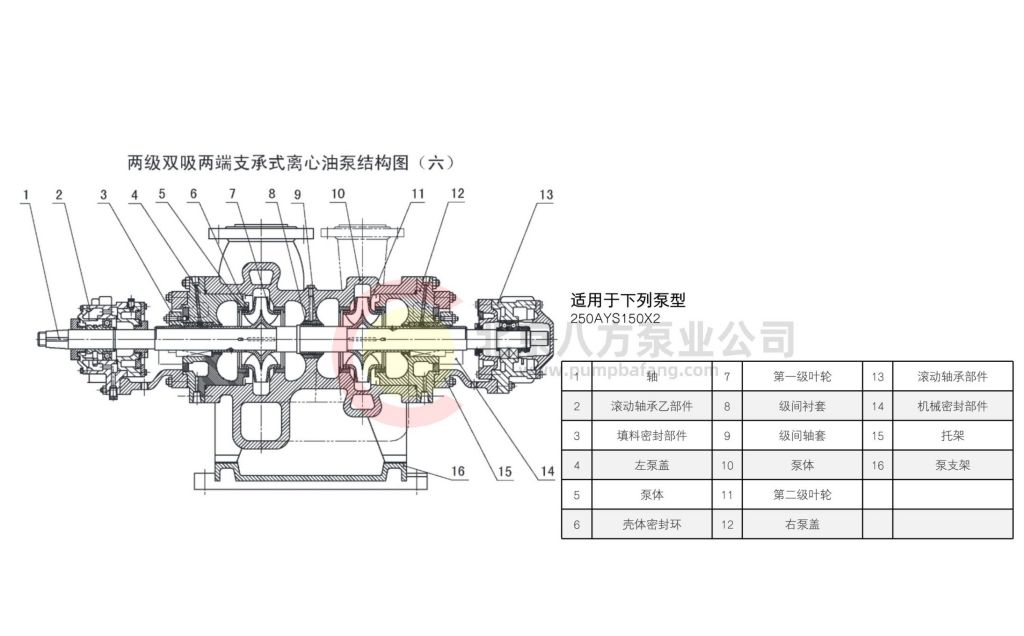

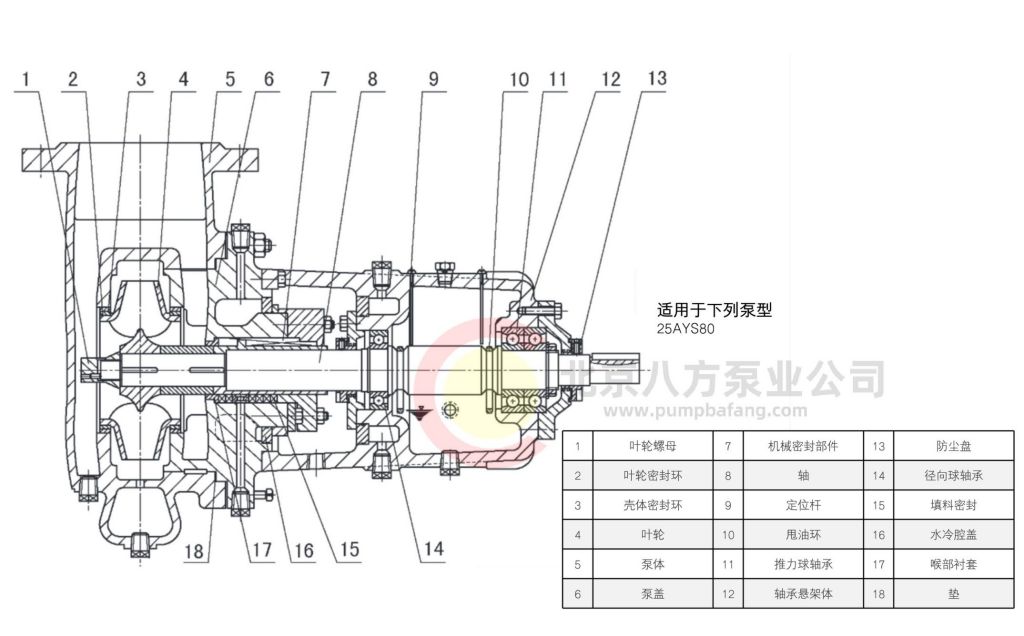

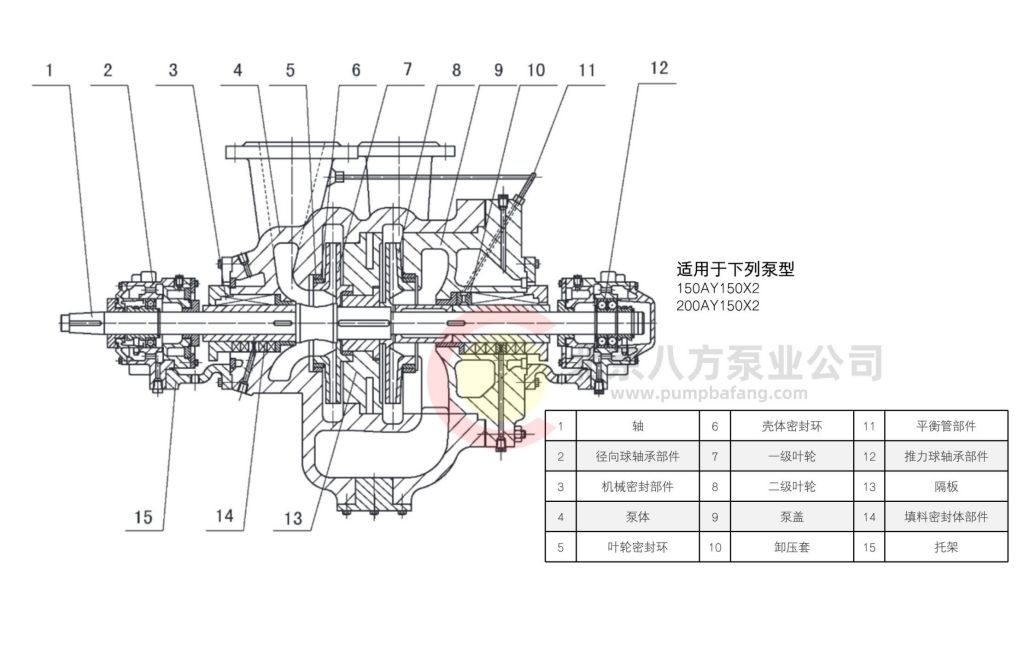

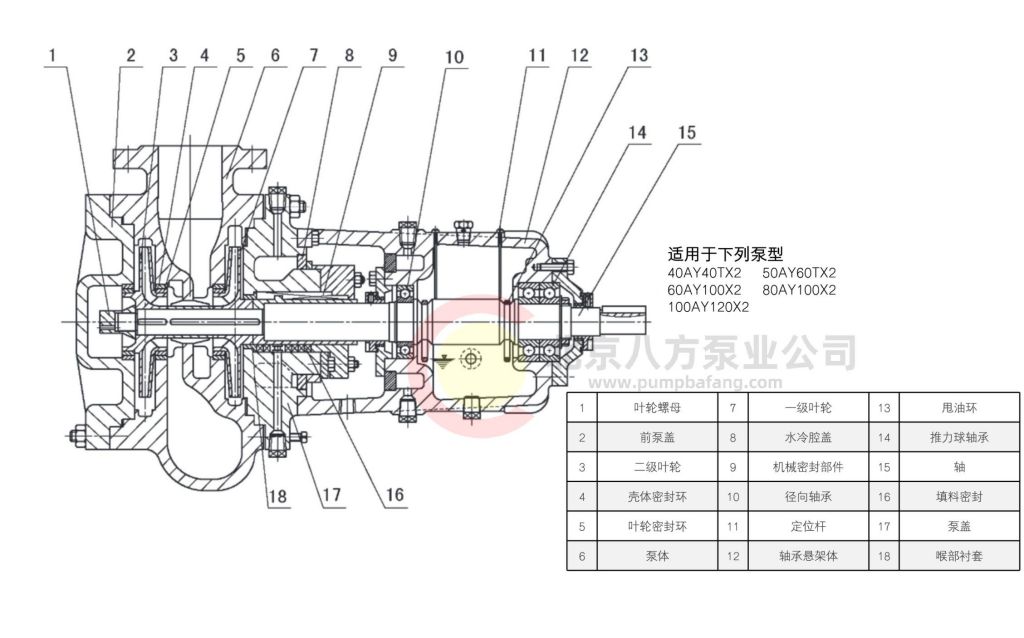

我公司生產的 AY型油泵分為單級單吸和兩級單吸懸臂式單級雙吸懸臂式。單級雙吸和兩級雙吸兩端支承式、兩級單吸兩端支承式等結構型式結構型式如圖。

殼體徑向剖分，其安裝方式為水平中心線支承。特別適用幹輸送高溫高壓以及易燃、易爆或有毒的液體。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均（jun1）垂直朝上。軸封腔（填料函）和泵蓋是鑄成一體的，它可裝填料密封及平衡型、波紋管型、串聯型機械密封，軸封腔外麵鑄有可供選擇的水冷腔夾套，水冷腔的配備是特別提出要求或當輸送介質為水的溫度高於 66℃及炭氫化合物溫度高於 120℃時用。

葉輪為整體鑄造，且經靜平衡。泵軸向力主要靠葉輪平衡孔來平衡。

軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表麵鑄有散熱片，可為空氣冷（T<120℃）還可選用風扇冷卻（T=120-260℃）和水冷卻（T=260℃- 420℃）。為了泵檢修時不必拆卸吸入或排出管路很容易地拆出葉輪、軸、軸承、軸封等零部件，AY型油泵采用撓性膜片式加長聯軸器部件。

根據輸送工況的需要，將泵的垂直吸入改為軸向水平吸入。（性能不變）。泵型號表示方法為 □□P表示為軸向水平吸入結構。

型號	流量	揚程	轉速	效率	汽蝕餘量	軸功率	配帶電機		泵重	附注
	Q	H	n	η	M	kw			kg
	m3/h	m	r/min	%			型號	功率
40AY40X2	6.25	80	2950	31	2.7	4.4	YB132S2-2	7.5	163
40AY40X2A	5.85	70	2950	31	2.7	3.6	YB132S1-2	5.5
40AY40X2B	5.4	60	2950	31	2.5	2.85	YB112M-2	4
40AY40X2C	4.9	50	2950	31	2.5	2.17	YB100L-2	3
50AY60	12.5	70	2950	42	2.9	5.67	YB132S2-2	7.5	130
50AY60A	11.2	53	2950	39	2.9	4.1	YB132S1-2	5.5
50AY60B	9.9	39	2950	37	2.8	2.8	YB112M-2	4
50AY60X2	12.5	120	2950	37	2	11	YB160M2-2	15	210
50AY60X2A	12	105	2950	36	2	9.5	YB160M2-2	15
50AY60X2B	11	90	2950	35	1.9	7.7	YB160M1-2	11
50AY60X2C	10	76	2950	35	1.7	6	YB160M1-2	11	170
65AY60	25	60	2950	56	3.1	7.3	YB160M1-2	11	170
65AY60A	22.5	49	2950	54	2.8	5.6	YB132S2-2	7.5
65AY60B	20	37.5	2950	52	2.5	3.9	YB132S1-2	5.5
65AY100	25	110	2950	47	3	15.9	YB180M-2	22	190
65AY100A	23	92	2950	46	2.9	12.5	YB160L-2	18.5
65AY100B	21	73	2950	44	2.9	9.5	YB160M2-2	15
65AY100X2	25	205	2950	48	2.8	29.1	YB225M-2	45
65AY100X2A	23	178	2950	47	2.7	23.7	YB200L2-2	37	310
65AY100X2B	22	154	2950	46	2.7	20.1	YB200L1-2	30
65AY100X2C	20	130	2950	45	2.6	15.7	YB180M-2	22
80AY60	50	60	2950	62	3.2	13.2	YB160L-2	18.5	200
80AY60A	45	49	2950	61	3	9.9	YB160M2-2	15
80AY60B	40	38	2950	60	3	6.9	YB160M1-2	11
80AY100	50	104	2950	59	3.1	24	YB200L2-2	37	220
80AY100A	45	85	2950	56	3	18.6	YB200L1-2	30
80AY100B	40	76	2950	54	2.9	15.3	YB180M-2	22
80AY100X2	50	200	2950	57	3.6	47.8	YB280S-2	75	380
80AY100X2A	47	175	2950	55	3.5	40.7	YB280S-2	55
80AY100X2B	43	153	2950	53	3.3	33.5	YB250M-2	45
80AY100X2C	40	125	2950	51	3.3	26.7	YB225M-2	37<, o:p>
100AY60	100	63	2950	72	4	23.8	YB200L2-2	37	220
100AY60A	90	49	2950	71	3.8	16.9	YB200L2-2	30
100AY60B	79	38	2950	67	3.5	12.2	YB160L-2	18.5
100AY120	100	123	2950	66	4.3	50.6	YB280S-2	75	320
100AY120A	93	108	2950	62	4	44.1	YB280S-2	75
100AY120B	85	94	2950	62	3.8	35.5	YB1250M-2	55
100AY120C	79	75	2950	59	3.6	27.5	YB200L2-2	37
AY120X2	100	240	2950	61	4.5	107.2	YB315M2-2	160	500
AY120X2A	93	205	2950	60	4.3	86.6	YB315M1-2	132	500
AY120X2B	86	178	2950	59	4.2	70.7	YB315S-2	110	500
AY120X2C	79	150	2950	58	4.1	55.7	YB280S-2	75	500
150AY75	180	80	2950	75	3.9	52.3	YB280S-2	75	290
150AY75A	160	66	2950	74	3.8	38.9	YB250M-2	55	290
150AY75B	145	46	2950	73	3.6	24.9	YB200L2-2	27	290
150AY150	180	157	2950	69	3.6	111.6	YB315M2-2	160	600
150AY150A	168	137	2950	68	3.3	92.2	YB315M1-2	132	600
150AY150B	155	116	2950	67	3.2	73.1	YB315S-2	110	600
150AY150C	140	94	2950	65	3.1	55.5	YB280S-2	75	550	高壓電機也可
150AY150X2	180	300	2950	67	3.6	219.5	YB355L-2	315	1500
150AY150X2A	167	258	2950	65	3.2	180.5	YB355S4-2	250	1500
150AY150X2B	155	222	2950	62	3	151.1	YB355S3-2	220	1500
150AY150X2C	140	181	2950	60	2.9	115	YB315M2-2	160	1500
200AY75	300	75	2950	79	5.5	77.6	YB315S-2	110	275
200AY75A	260	60	2950	78	5.5	54.5	YB280S-2	75	275
200AY75B	225	45	2950	77	5.5	35.8	YB250M-2	55	275
200AY150	300	150	2950	76	4.7	161	YB355S3-2	220	620	高壓電機也可
200AY150A	270	137	2950	75	4.2	132	YB355S1-2	185	620
200AY150B	243	127	2950	73	3.8	115.1	YB315M2-2	160	620
200AY150C	219	112	2950	72	3.5	92.8	YB315M1-2	132	620
200AY150X2	300	300	2950	74	5.5	331.2	YB450M1-2	450	1400	6000V
200AY150X2A	287	270	2950	73	5.4	289	YB450S3-2	400	1400	6000V
200AY150X2B	270	239	2950	72	5.2	244	YB455S2-2	355	1400	6000V
200AY150X2C	247	195	2950	70	5	187.4	YB355S4-2	250	1400	高壓電機也可
250AYS80	500	80	2950	82	6.5	132.8	YB355S1-2	185	450
250AYS80A	440	62	2950	81	6.5	91.7	YB315M1-2	132	450
250AYS80B	370	44	2950	80	6.5	55.4	YB280M-2	90	450
250AYS150	500	153	2950	79	4.8	264	YB450S1-2	351	1500	6000V
250AYS150A	472	136	2950	78	4.6	224	YB355M-2	280	1500	高壓電機也可
250AYS150B	444	119	2950	77	4.2	187	YB355S4-2	250	1500	高壓電機也可
250AYS150C	400	96	2950	76	4	138	YB355S1-2	185	1500	高壓電機也可
250AYS150X2	500	303	2950	79	4.8	522	JBO710M2-2	630	2500	6000V
250AYS150X2A	472	272	2950	79	4.5	443	JBO710S2-2	560	2500	6000V
250AYS150X2B	444	230	2950	78	4.3	357	YB450S3-2	400	2500	6000V
250AYS1502C	400	190	2950	77	4	269	YB450S1-2	315	2500	6000V
